Fény és hangjelzéses kombinált feszültségvizsgáló és forgásíránymutató műszerek

Minősítési szám

MSZ 20862-79    MSZ 1585/1-87
MEEI D0997V120

Az alkalmazás területe

A kisfeszültségü -fény - és hang-jelzéssel kombinált - feszültségvizsgáló alkalmas:
- Váltakozó feszültség közelítő értékének megállapítására 110 - 400 V feszültség tartományban
- Egysarkú feszültségkémlelőként fáziskeresésre, illetve annak szabványszerű meghatározására, hogy a vizsgált vezető földelt-e, vagy a földhöz képest feszültség alatt áll-e
- Háromfázisú hálózaton forgásirány meghatározására
- A folytonosság szabvány szerinti vizsgálatához, védővezetőként.

Műszaki adatok



Villamos rész



Szerkezeti részek
- feszültség ellenőrzőként: Un~ = 110-400V, Iü~ = 20-60mA
- feszültségkémlelőként: Un~ = 230V, Iü < 1mA		   - 1 db műszer ütésálló műanyag dobozban, méretei: 170x50x30mm, tömege: 160g
- 1 db műanyag szigetelésű, merev tapintó
- 3 db műszerzsinór (l=100cm) műanyag szigetelésű csatlkozóval
- hordtáska mübőrből, vállszijjal, mérete: 180x105x35mm
- müködtetési idő: folyamatos kialakítása folytán a méréshez a készüléket a hordtáskából nem kell kivenni.
- hőmérséklet-tartomány: - 15°C-tól +60°C-ig


Rendszer

Egysarkú

Típus

EFH-04

EFH-05

FK-120
Feszültségtartomány /kV/ 3,6-12 12,0-40,5 40,5-145
Jelzési küszöb /kV/ 1,26 4,2 12,6
Nyugalmi áramfelvétel /uA/ 15 15 0,5
Üzemi áramfelvétel /mA/ 200 200 50
Tápfeszültség (V) 6 (4×1,5V tip. R6) 9 (6F22) 6 (6F22)
Működési hőmérséklet (°C) -20-tól +50-ig -20-tól +50-ig -20-tól +50-ig
Kijelzés Fény és hang Fény és hang Fény és hang
Kezelőrúd típusa TR-132 TR-132 TR-132
Rúdhossz (m) 1,4 2,0 2,56

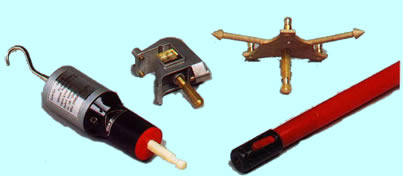

TR-132 (3,6-145kV)
Üvegszálas teleszkópos kezelőrúd		 EFH 04 (3,6-12 kV) EFH 05 (12-40,5 kV)
FK 120 (40,5-145 kV)		 EFH 05 (12-40,5 kV)
FK 120 (40,5-145 kV)
